1.陶土磚和陶瓷透水磚都是高溫?zé)?。但陶土磚的燒結(jié)溫度比陶瓷透水磚低200攝氏度，所以結(jié)合度弱于陶瓷。

　　2、透水磚用原材料可為瓷、硬質(zhì)陶、優(yōu)質(zhì)混凝土粒料、橡膠顆粒、破碎玻璃等，優(yōu)質(zhì)單粒級粒料可保證是保證透水磚具有良好透水性的前體，細粉、泥質(zhì)砂、針片裝物都將極大程度上影響地面磚的透水率、抗凍融性能和使用壽命。

　　3、吸水率，透水磚的平均吸水率應(yīng)不超過160kg/m3，（注：吸水率和透水性是兩個截然不同的概念，良好透水性的透水磚地面不一定就具有高的吸水率）。

　　4、透水磚在具備一定的透水性的同時，還應(yīng)具備良好的防滑功能和裝飾效果，透

　　水地面的透水性取決于磚體透水和磚縫透水兩種，在實際使用過程中還應(yīng)考慮其透氣性、防滑性和裝飾效果。

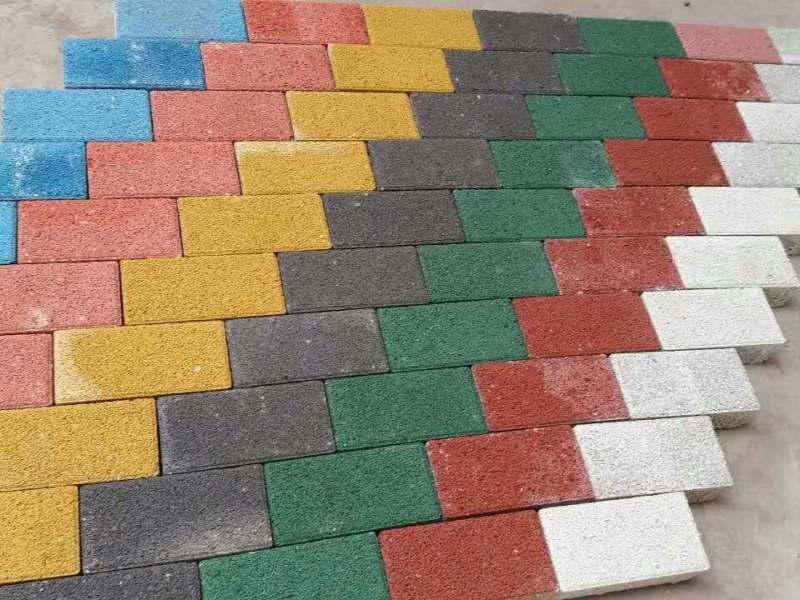

　　5、色彩保持性。高品質(zhì)地面磚應(yīng)具備良好的保色性能，所采用的顏料以氧化鐵質(zhì)無機顏料為宜。對于淺色系混凝土透水磚，當(dāng)不得不使用白水泥為膠凝材料時，應(yīng)盡量采用灰水泥為基料，白水泥為面層料復(fù)合加壓振動成型工藝制作，以保持路面磚良好的保色性、抗壓強度，并避免嚴重的“白樺”現(xiàn)象。

　　6、鋪設(shè)方法，長方形（荷蘭長）地磚一般有四種編花方法，不同的鋪設(shè)方法不僅產(chǎn)生不同的裝飾效果，還極大程度上影響地面力學(xué)性能，對于重載地面，與車行方向成45度角的“人”字形鋪法力學(xué)性能最好，“一”字形和“花籃形”鋪設(shè)一般僅適用于人行道和自行車道.

　　陶土磚和陶瓷透水磚都是高溫?zé)啤５胀链u的燒結(jié)溫度比陶瓷透水磚低200攝氏度，所以結(jié)合度弱于陶瓷透水磚，即表面耐磨度差。陶土磚是粘土細粉結(jié)合所以比表面積大，燒制時造成孔微小而不通透，土質(zhì)有吸水的特性，但由于不通透水無法透過（只能靠蒸發(fā)），磚中的水就會對顆粒結(jié)合部位進行反復(fù)破壞。這就是一些淺色磚（燒結(jié)程度淺）經(jīng)過一個冬季后就發(fā)生起皮的原因-----抗冰水融化時體積膨脹的能力弱。
